箱式干燥機的詳細說明（結構分析、工作原理、產品應用特點）
概述：
熱風循環烘箱是國內首創產品，經我公司精心設計，不斷更新，達到國際一流先進水平，該設備是一種箱體式，并可裝拆，分為CT型（離心風機）CT-C（軸流風機）的系列產品，它是利用蒸氣和電為熱源，通過加熱器加熱，大量熱風在箱內進行了熱風循環，經過不斷新風補充從進風口進入箱體，然后不斷從排濕口排出，這樣增加了傳熱效果，使箱內物料水分逐漸減少。我公司生產的烘箱配用低噪音、耐高溫軸流風機和自動控溫系統，整個循環系統全封閉，使烘箱的熱效率從傳統的烘房3－7％提高到目前的35－40％，最高熱效率可達70％。該設備1990年由國家醫藥管理局發布了行業標準，同一型號為RXH。
工作原理：

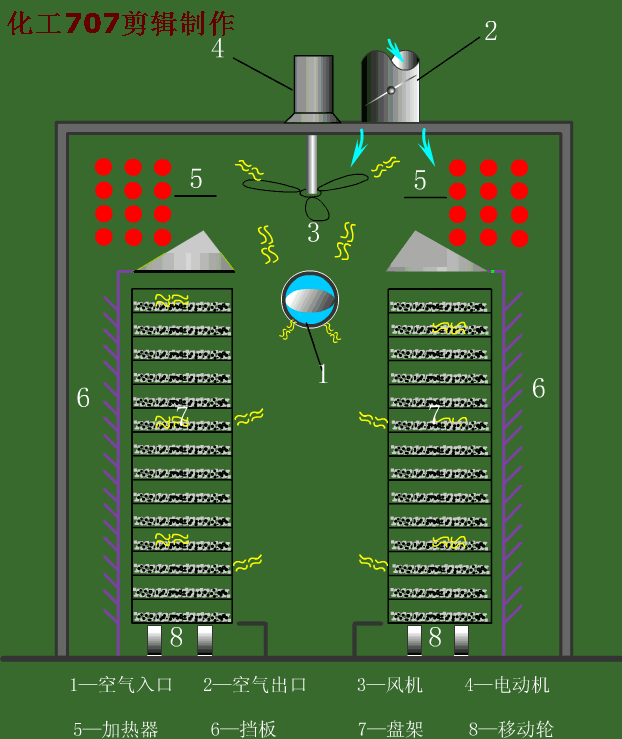

烘箱干燥機的基本結構如圖所示，被干燥物放在盤架7上的淺盤內，物料的堆積厚度約為10-100mm。風機3吸入的新鮮空氣，經加熱器5預熱后沿?fù)醢?均勻地水平掠過各淺盤內物料的表面，對物料進行干燥。部分廢氣經排出管2排出，余下的循環使用，以提高熱效率。廢氣循環量由吸入口或排出口的擋板進行調節。空氣的流速根據物料的粒度而定，應使物料不被氣流挾帶出干燥器為原則，一般為1-10m/s。這種干燥器的淺盤也可放在能移動的小車盤架上，以方便物料的裝卸，減輕勞動強度。
應用行業：
熱風循環烘箱是一種適用面寬的盤架式間歇通用干燥設備，廣泛地應用于制藥、化工、食品、輕工等工業原料或產品的加熱固化、干燥脫水。例如：原料藥、中藥飲片、粉劑、沖劑、生藥、藥品包裝瓶、顏料、染料、脫水蔬菜、食品、塑料樹脂、電器元件、紙張、皮毛、羊毛、鹽類、催化劑等物料的干燥。
產品特點：
大部分熱風在箱內循環，熱效率高。節約能源。利用強制通風作用，箱內設有可調式分風板，物料干燥均勻，熱源可采用蒸汽、熱水、電、遠紅外，選擇廣泛。
整機噪音小，運轉平衡，溫度自控，安裝維持方便。適用范圍廣，可干燥各種物料，是通用干燥設備。
主要技術參數及相關說明：加熱熱源蒸氣、電、遠紅外蒸氣兩用，供用戶選擇,使用溫度：蒸氣加熱50～140℃，最高150℃,用電，遠紅外溫度50～350℃,備用自控系統和電腦控制系統供用戶選擇。
常用蒸氣壓力0.02～0.8mpa(0.02～8KG/cm2),配用電加熱按照I型計算15KW，實用5～8KW／h,特殊要求在定貨時間時表明,非標烘箱價格面議使用溫度大于140℃或小于60℃，要在定貨時注明。
本廠出廠烘車、烘盤尺寸統一，可以互換烘盤尺寸：640×460×45。
